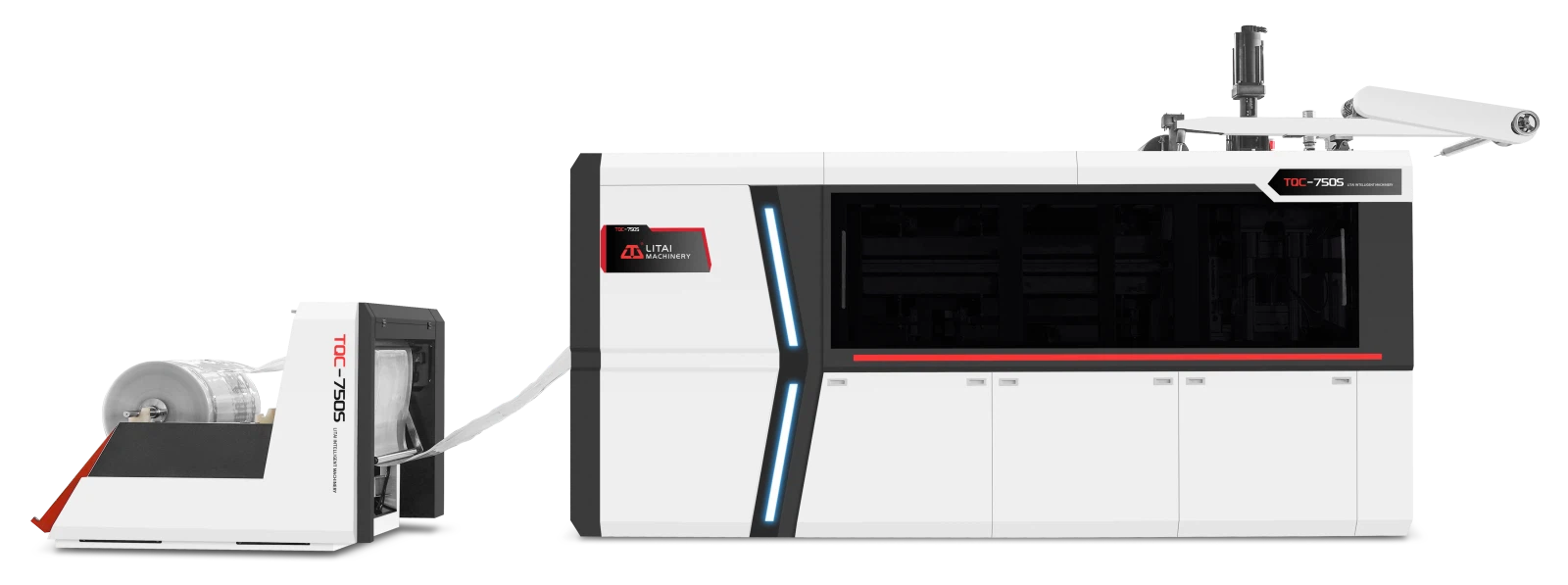

Visão geral do produto
Máquina de termoformagem de copo de servo de servo plástico é o nosso produto desenvolvido durado, é principalmente para fabricar diferentes xícaras de plástico, tigelas, tampas, pratos na indústria de alimentos, o material pode ser PP, PS, PET, PLA, partido de milho e etc.
Esta máquina de copo de servo a motor pode funcionar separadamente, também pode se conectar com a máquina de empilhamento e embalagem para formar uma linha de produção completa, para atender a diferentes clientes com requisitos diferentes.
Esta máquina integra a formação e o corte em uma estação, também a parte de formação, alimentação e alongamento é acionada pelo sistema servo, consiste em parte da parte de carregamento da folha, estrutura de quatro pilares, área de aquecimento, parte da parte de formação e corte, peça de operação da tela de toque PLC e peça de reciclagem de folhas de resíduos. Ele pode se conectar com a máquina de empilhamento e embalagem automática para formar uma linha de produção. Com alta estrutura automática e estável, baixo ruído de corrida, alta eficiência e muito fácil de operar, esta máquina de copo de servo TQC-750S é muito popular no mercado.
Copo de plástico descartável
Copa da bebida
Caixa de biscoitos
Copo de bebida fria descartável
Integração de automação de linha completa
1
Alta eficiência, a capacidade de produção melhora 40%
2
Impulsionado por servo moto
3
Reduza o consumo de energia 30%, economize o custo.
4
Guardião da Segurança ompresa
5
Dois - Operador Lean Control
6
Nosso servo - acionado por uma máquina de copo de plástico, integrado à extrusão de folhas de plástico e linhas de produção de embalagem, fornece a máxima produtividade e custos mínimos de mão -de -obra. Este sistema totalmente automatizado habilita a produção sem costura - a - integração de embalagem, exigindo apenas 2 operadores - reduzindo as necessidades de mão -de -obra em 70%+ ao aumentar a eficiência da saída em 40 - 60% em comparação com as configurações tradicionais. (Vantagens-chave: tempos de ciclo mais rápidos, custos operacionais mais baixos e final - para automação.)

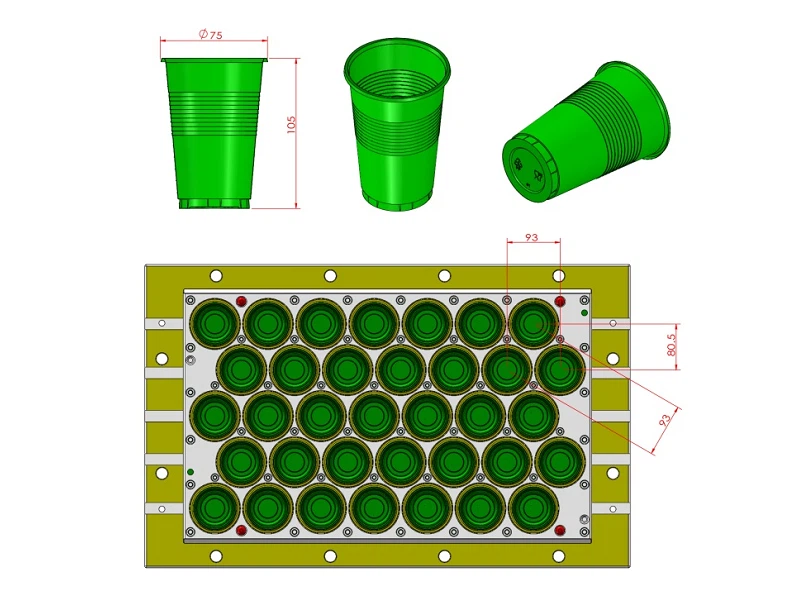

Cálculo do molde
Por exemplo: copo de PP, φ68mm, a distância entre cada copo é de 15 mm e a distância da borda é de 12 mm
Comprimento: (68 × 9 × 1,02)+(15 × 2)+(12 × 8) =750 mm
Largura: (68 × 5 × 1,02)+(15 × 2)+(12 × 4) =424.8<480mm
Esquemas de design
Parâmetro técnico principal
|
Modelo |
TQC-750S |
|
Área de formação |
750 x 480mm |
|
Formação de profundidade (máx.) |
180mm |
|
Espessura da folha |
0,2-2,0 mm |
|
Velocidade de formação (máx.) |
30 vezes/min |
|
Pressão do ar |
0,6-0,8MPA |
|
Consumo de ar |
3,0 m³/min |
|
Consumo de água |
0.7 m³/h |
|
Largura da folha (máx.) |
760mm |
|
Folha adequada |
PP, PS, HIPS, PET, PVC, PLA, amido de milho etc. |
|
Fonte de energia |
AC 380V, 50Hz, três - fase, quatro - fio |
|
Poder usado |
50kW |
|
Poder nominal |
173kW |
|
Poder de aquecimento |
72kW |
|
Procedimento |
Formação - corte - empilhamento (empilhamento de dispositivo opcional) |
|
Dimensão |
L9000 X W2300 X H3200MM |
|
Peso |
Cerca de 8,2t |

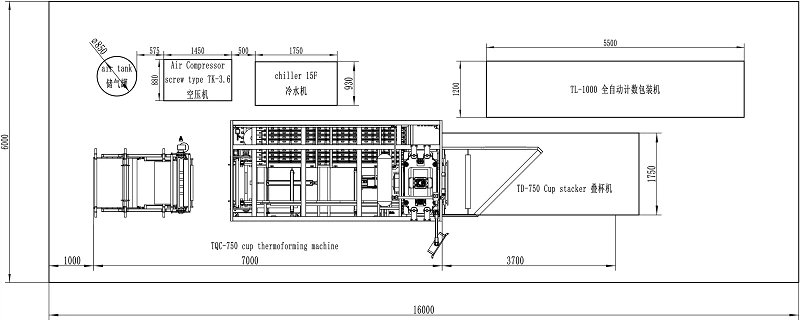

Desenho de layout
Observação: A imagem acima é um diagrama de layout do conjunto de equipamentos padrão para referência ao cliente. Você pode usar esse layout como guia ao organizar seu equipamento mecânico.
Estrutura e design

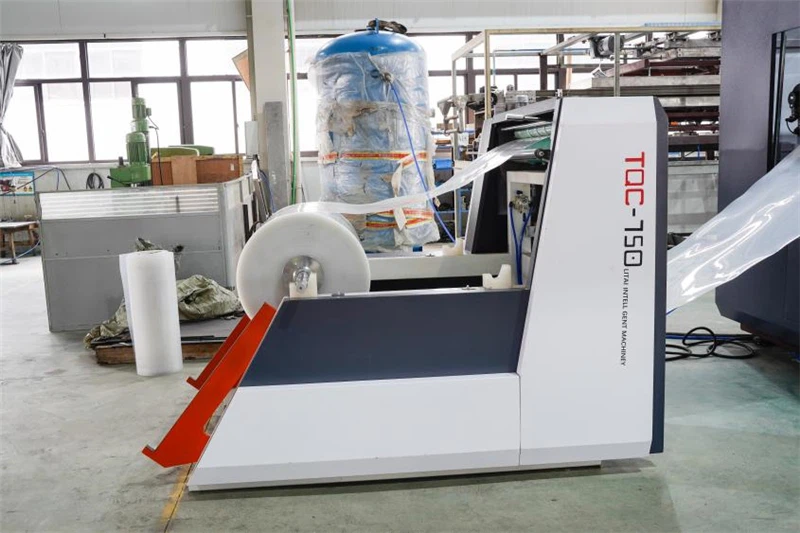

Dispositivo de alimentação
O máx. A largura da folha é de 1000 mm e máx. O peso da folha é de 600 kg.
Estrutura de tensionamento da folha
A seção frontal do trilho da corrente está equipada com um dispositivo de expansão automática para ajustar a tensão da folha.

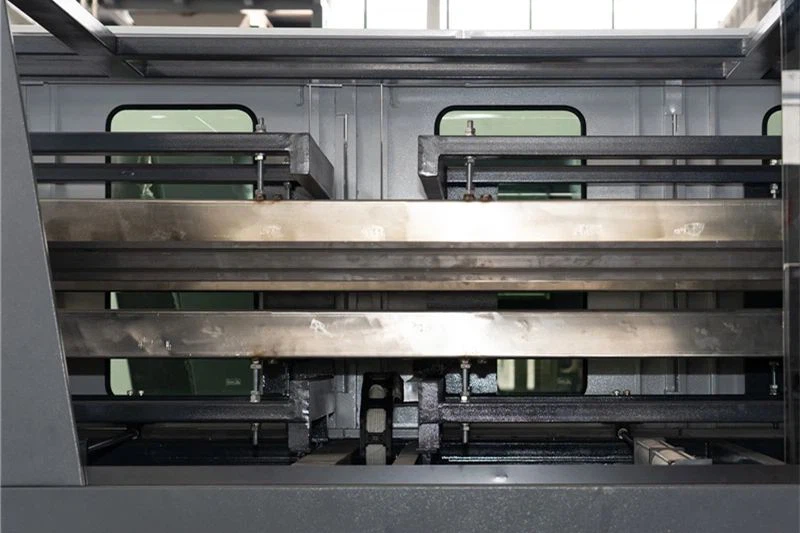

Dispositivo de aquecimento
O tamanho do aquecimento superior é de 3263x900mm com 13 zonas e o tamanho do aquecimento inferior é 3023x900mm com 12 zonas. Total de 25 zonas de regulação automática de controle de temperatura PID. É equipado com aquecedores de cerâmica alemães com isolamento, taxa de resposta rápida, tempo de processamento curto e economia de energia.
Estação de formação
Adota 17,3kW Servo Motor.
O molde superior pode ser ajustado à mão, para caber em produtos em diferentes altura.
A plataforma do molde adota alta - ferro dúctil de força, as bielas de conexão de cada junta são processadas a partir de aço fundido -} (ZG45).
Braço robótico
A máquina está equipada com uma sucção - braço robótico que pega os copos do molde de formação e os coloca na unidade de empilhamento.
Unidade de empilhamento de copo
A unidade de empilhamento é configurada de acordo com o layout do molde, com postes de guia vertical instalados para manter os copos posicionados com segurança entre eles e impedir que a queda. Uma vez atingida a quantidade predefinida de empilhamento, a unidade é transferida ao longo do trilho -guia para o molde de inversão.

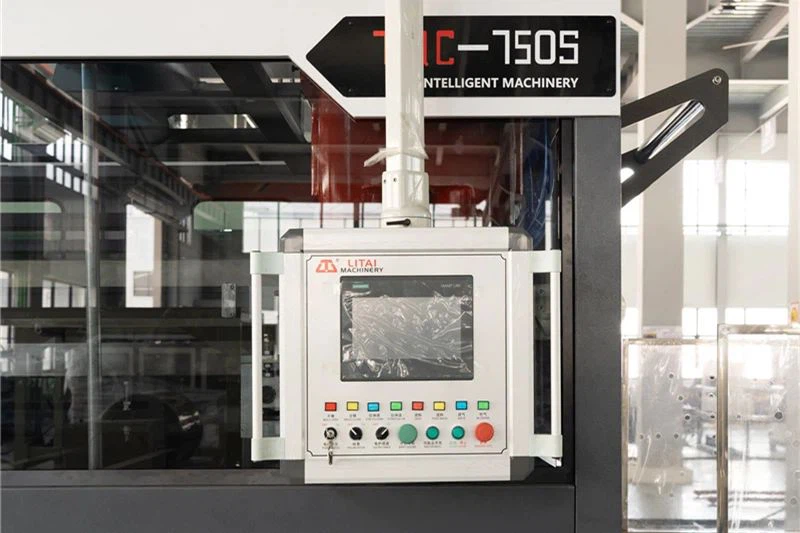

Tela de toque
Adota a tela Siemens PLC & Touch.
Mofo de inversão
Depois que os copos são empurrados para o molde de inversão, o molde gira 90 graus no sentido horário e se move ao longo do trilho da guia superior para o transportador. O mecanismo de empurramento do copo ejeta os copos do molde para a correia transportadora.

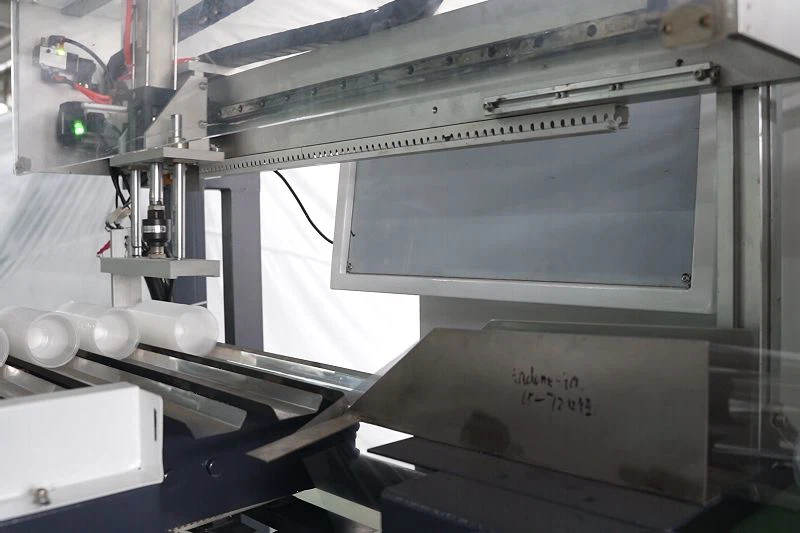

Dispositivo de empurramento de copo
Acionado por um motor servo, o dispositivo de empurramento de copo desliza para cima para transferir os copos da unidade de empilhamento para o molde de inversão.
Correia transportadora
O dispositivo de empurrão de copo ejeta os copos do molde de inversão na correia transportadora, que os transporta para a máquina de embalagem.
Dispositivo de empurramento de copo
O dispositivo empurra os copos da correia transportadora para o transportador da máquina de embalagem, organizando -os de linha por linha.

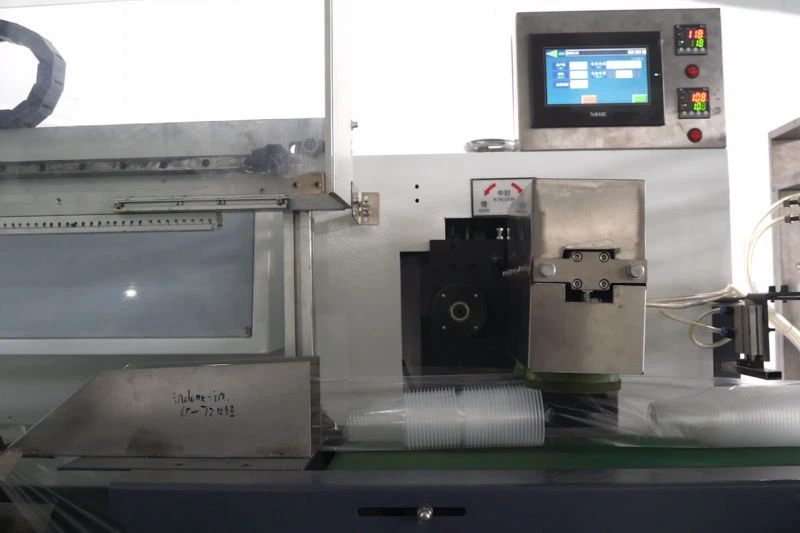

Estrutura de embalagem
Os copos são transportados pela correia transportadora da máquina de embalagem na seção de embrulho de filme, onde são selados.
Esmagamento online
Os resíduos de produção são transportados pela pista superior da máquina para o triturador on -line, onde é esmagado em grânulos de plástico para reutilização.
- Dispositivo de alimentação
- Estrutura de tensionamento da folha
- Dispositivo de aquecimento
- Estação de formação
- Braço robótico
- Unidade de empilhamento de copo
- Tela de toque
- Mofo de inversão
- Dispositivo de empurramento de copo
- Correia transportadora
- Dispositivo de empurramento de copo
- Estrutura de embalagem
- Esmagamento online
Principais componentes elétricos
| Peças | MARCA |
|---|---|
|
Plc |
Siemens (Alemanha) |
|
Tela de toque |
Siemens (Alemanha) |
|
Servo motor |
INOVAÇÃO (China) |
|
Motor |
JSCC (China) |
|
Trocador de frequência |
INOVAÇÃO (China) |
|
Interruptor de ar |
Schneider (França) |
|
Contactor |
Schneider (França) |
|
Disjuntor |
Schneider (França) |
|
Aquecedor |
Tianbao (China) |
|
Interruptor de proximidade |
Rockwell (América) |
|
Relé de estado sólido |
Fotek (Taiwan) |
|
Bomba de óleo |
Cenário (joint venture) |
Termos de fornecimento
| Máquina | Modelo | Qty (conjunto) | Observação |
|---|---|---|---|
|
Linha de máquinas de copo de servo de servo plástico (incluindo empilhador, máquina de embalagem) |
TQC-750S |
1 |
|
|
Triturador online |
Yjx - Fe-800 |
Máquina |
|
|
Compressor de ar (3,6m³) |
Tipo de parafuso |
1 |
Equipamento auxiliar |
|
Chiller |
15F |
1 |
Equipamento auxiliar |
|
Tanque de ar |
1m³ |
1 |
Equipamento auxiliar |
|
Molde de copo PP (3 linhas) |
1 |
Mofo |
1. Termos de remessa: FOB Ningbo, China
2. Pacote: pacote de caixas de madeira (se for necessária fumigação, a cobrança deve ser paga pelo cliente).
3. Termos de pagamento: 30% de adiantamento antes da produção como depósito e o restante 70% devem ser pagos após o acabamento e a inspeção antes do envio.
4. Fonte de alimentação: 380V/50Hz, 3 fases, 4Wires. Há uma cobrança extra para tensões diferentes.
5. Tempo de entrega: 2-3 meses.
6. Validade da cotação: 60 dias.
7. Após - Serviço de venda: dentro de 13 meses a partir da data da vela, as peças de reposição são reparadas gratuitamente (exceto por fatores humanos). Se o período de garantia expirou, o custo e o frete devem ser pagos pelo comprador.
Mostra de casos
Embalagem de Shenghai|Atualização da linha de produção de lancheira EPS
A linha de produção de pequenas xícaras TQC-750s foi lançada no México, com automação total ajudando os clientes a alcançar a soberania da capacidade de produção
Eu tenho um cliente do México que compra nossa linha de produção de máquinas de copos TQC-750S, usada para fazer pequenos copos.
Antes, esse cliente comprou produtos de copa acabada da China, agora ele tem sua própria máquina para fazer produção.
Como é uma linha de produção automática completa, economiza muito custo de mão -de -obra e também tem alta eficiência, o cliente está muito satisfeito com a nossa máquina.
